L'Astroïde

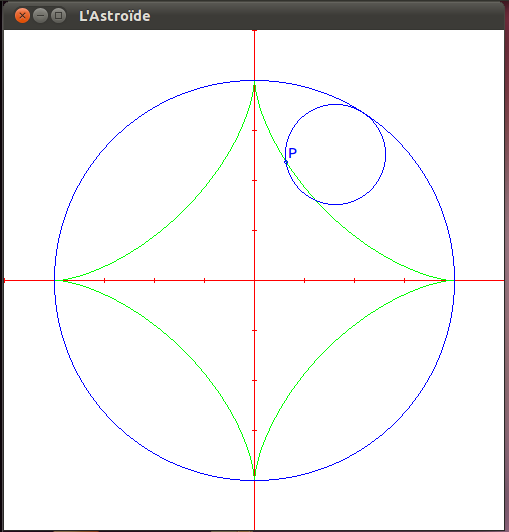

C'est une courbe d'équation x^2/3 + y^2/3 = k que décrit un point d'un cercle qui roule sans glisser à l'intérieur d'un cercle de rayon 4 fois plus grand. L'animation est lancée dès le démarrage : une nouvelle image est calculée toutes les 50ms.

Répertoire : astroide. Trois fichiers : main.cpp, astroide.h et astroide.cpp.

main.cpp

#include <QApplication>

#include "astroide.h"

int main (int argc, char *argv []) {
     QApplication app (argc, argv);
     Fenetre f;
     f.show();
     return app.exec ();
}

On crée l'application app, le fenêtre principale f puis on lance la boucle d'exécution app.

astroide.h

#ifndef ASTROIDE_H
#define ASTROIDE_H

#include <QWidget>
#include "geo2D/cercle.h"
#include "geo2D/courbe.h"

On déclare les objets de la bibiliothèque Qt nécessaires. On peut écrire directement #include <QtGui>. Seuls les objets utiles seront annexés. On déclare ensuite les objets de la bibliothèque geo2D nécessaires.On peut écrire directement #include "geo2D/geo2D.h" mais dans ce cas tous les objets de la bibliothèque geo2Dseront ajoutés au programme qui sera donc plus gros.

class fonction1: public fonction {

public:
    bool def (double);
    double image (double x);
};

Il faut deux fonctions car x^2/3 + y^2/3 = k équivaut à y = (k - x^2/3)^3/2 ou y = - (k - x^2/3)^3/2.

class Astroide: public QWidget {

    Q_OBJECT

public:
    repere *R;
    pt *O, *M, *P;
    cercle *c, *c1;
    double angle;
    fonction *f;
    fonction1 *f1;
    courbe *cf, *cf1;

On déclare ici tous les objets géométriques qui seront utilisés.

    Astroide (QWidget *parent = 0);

protected:
    void paintEvent (QPaintEvent *);
};

On définit ici le constructeur et la méthode qui a pour fonction de redessiner le graphique.

astroide.cpp

#include <QtGui>

#include "astroide.h"

bool fonction::def (double x) {
    return (x >= -4) && (x <= 4);
}

double fonction::image (double x) {
    if (x < 0.0)
        x = - x;
    return pow (2.5198420998 - pow (x, 0.6666666666666), 1.5);
}

bool fonction1::def (double x) {
    return fonction::def (x);
}

double fonction1::image (double x) {
    return - fonction::image (x);
}

Définition de 2 fonctions : la première est f (x) = (k - x^2/3)^3/2et la seconde f1 (x) = - f(x).

Astroide::Astroide (QWidget *parent): QWidget (parent) {

    QTimer *timer = new QTimer (this);
    connect (timer, SIGNAL (timeout ()), this, SLOT (update ()));
    timer -> start (50);

On constuit un "timer" qui envoie un signal tous les 50 ms. A chaque "timeout" on redessine la figure. L'instruction connect relie chaque "timout" à la méthode update.

    R = new repere (250, 250, 500, 500, 50.0, 50.0, 1.0, 1.0);
    O = new pt (0.0, 0.0, NULL, R);
    c = new cercle (O, 4, NULL, R);
    M = new pt (3.0, 0.0, "M", R);
    c1 = new cercle (M, 1, NULL, R);
    P = new pt (4, 0, "P", R);
    angle = 0.0;
    f = new fonction;
    cf = new courbe (f, NULL, R);
    f1 = new fonction1;
    cf1 = new courbe (f1, NULL, R);

On crée ici les objets géométriques.

    setWindowTitle (QString::fromUtf8 ("L'Astroïde"));
    resize (500, 500);
}

On donne un titre à la fenêtre, sans oublier le fromUtf8 à cause du ï puis on dimensionne la fenêtre.

void Astroide::paintEvent (QPaintEvent *) {
    if (angle == 0.0) {
        setPalette (QPalette (QColor (255, 255, 255)));
        setAutoFillBackground (true);
    }

La première fois on peint le fond en blanc.

    angle += 0.02;
    M -> pt_x_y (3.0 * cos (angle), 3.0 * sin (angle));
    c1 -> cercle_pt_r (M, 1);
    P -> pt_x_y (M -> x + cos (angle * 3), M -> y + sin (- angle * 3));

On ajoute 0.02 à l'angle que fait le petit cercle avec l'axe des abscisses puis on recalcule les coordonnées des points qui se sont déplacés.

    QPainter painter (this);
    painter.setPen (Qt::red);
    R -> trace (&painter);
    painter.setPen (Qt::green);
    cf -> trace (&painter);
    cf1 -> trace (&painter);
    painter.setPen (Qt::blue);
    c -> trace (&painter);
    c1 -> trace (&painter);
    P -> trace (&painter);
}

Et enfin on redessine le tout.
